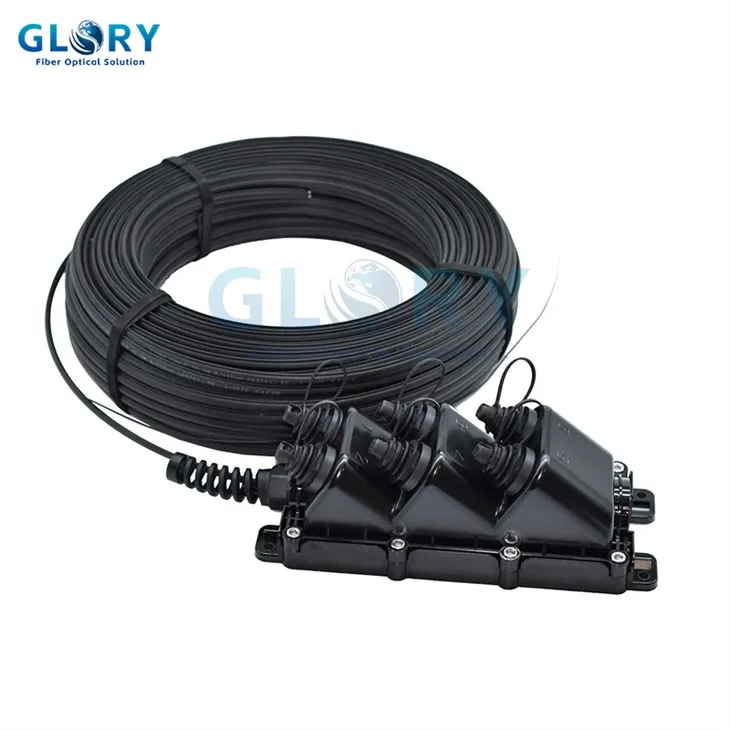

Fibra Ottika Multiport Terminal

Fiber MST Ottika Multiport Terminal



It-Terminal MultiPort tal-Fibra MST (Mudell GL-MST 01-12) Is-soluzzjonijiet tal-infrastruttura FTTX tal-konnettività huma ddisinjati mill-art biex jissodisfaw ir-rekwiżiti uniċi tan-netwerks FTTX. Inġinerija għall-effiċjenza operazzjonali u l-iskalabbiltà, is-soluzzjonijiet FTTX ta 'Glory Optical jissimplifikaw l-installazzjoni, il-manutenzjoni u l-immaniġġjar tan-netwerk mill-uffiċċju ċentrali \/ tarf tar-ras għall-impjant ta' barra.



It-terminal multiport ottiku tal-fibra (kaxxa MST) jinkorpora teknoloġija tal-konnettur imwebbes fit-terminat tal-fabbrika mibnija biex tiflaħ għall-ambjenti tal-pjanti imħatteb barra. Dawn il-konnetturi mwebbsa ddisinjati apposta huma terminati minn qabel u ssiġillati ambjentalment għall-iskjerament f'sistemi ta 'kejbil ta' qatra ottiċi. Kejbils imwebbes huma reżistenti għall-ambjent, li jipprovdu interface affidabbli għall-kejbils tal-qatra tal-fibra f'installazzjonijiet ta 'barra. Din is-sistema tal-konnettur imwebbes tnaqqas b'mod drammatiku l-ħtiġijiet tax-xogħol tat-tagħqid. Barra minn hekk, il-konnetturi ottiċi imħatteb huma mwebbsa biex jipproteġu minn temperaturi estremi, umdità, esponiment għall-UV, kimiċi, u kundizzjonijiet ħorox oħra komuni f'ambjenti ta 'pjanti barra.



Speċifikazzjonijiet:



Isem tal-oġġett	Fiber Ottika Multiport Terminal MST Box GL-MST 01-12
Daqs	4 Port: 111.4 x 210.8 x 87.8mm 6 Port: 112 x 267.5 x 89mm 8 Port: 112.5 x 337.4 x 92.5mm 12 Port: 137.9 x 364.7 x 110.2mm
Rata IP	IP68
Tip ta 'prodott	Terminal ta 'Aċċess
Port	4\/6\/8\/12 Ports
Adapter	SC imwebbes, imwebbes LC duplex, mwebbes MPO
Dħul	Glandola tal-kejbil jew adapter ottitap
Kejbil ta 'l-alimentazzjoni	1,2,4,6,8 qlub għall-għażliet
Tul tal-kejbil tal-għalf	Personalizzat
Tip stub	Denb stub
Denb stub	-40 sa +85 grad
Metodu ta 'mmuntar	Arblu, pedestall, handhole, jew immuntar tal-linja

Speċifikazzjonijiet tal-kejbil:

Tip tal-kejbil	Kejbil tal-qatra ċatta
Daqs tal-kejbil	3. 0 x4.5mm; 4x7mm; 4.5x8.1mm; 4.5x9.8mm
Kwantità tal-kejbil	1
Tul tal-kejbil	50metru għal personalizzat
Attenwazzjoni, massimu	{{{0}}. 30 db \/ km @ 1550 nm|0.40 db \/ km @ 1310 nm
Direttività, minimu	60 dB
Medda ta 'mewġ	1260–1635 nm
Telf ta 'inserzjoni, konnettur terminali, max.	0. 4db
Telf ta 'ritorn, konnettur, minimu	65db

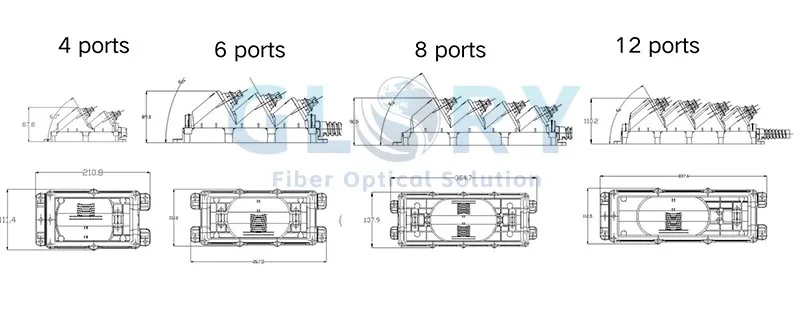

Tpinġija tal-istruttura tal-fibra MST Ottika Multiport Terminal Gl-MST 01-12



Karatteristiċi:





• Il-kaxxa MST tat-terminal multiport ottiku tal-fibra hija mmuntata minn qabel biex timminimizza l-aġġustamenti tal-kamp u tnaqqas il-ħtieġa għal aċċess ripetut fuq il-post.

• Il-konnetturi mwebbsa Optap huma terminati fil-fabbrika u ssiġillati ambjentalment għal skjerament tal-kejbil ottiku affidabbli.

• Il-portijiet tal-adapter tal-plug-and-play jippermettu installazzjoni rapida tal-kejbil fil-punti ta 'aċċess tal-pjanti ta' barra tan-netwerk.

• It-terminal jagħti prestazzjoni ambjentali robusta, li jifilħu temperaturi estremi u kundizzjonijiet ta 'tħaddim ħorox.

• Terminat mill-fabbrika, ip 68- konnetturi nominali jiżguraw durabilità ta 'kwalità għolja, ta' prestazzjoni għolja f'ambjenti eżiġenti.

• Konfigurazzjonijiet flessibbli tal-port huma disponibbli f'2, 4, 6, jew 8 għażliet tal-port biex jaqdu bżonnijiet differenti.

• Bracket ta 'mmuntar versatili jappoġġja firxa wiesgħa ta' konfigurazzjonijiet ta 'installazzjoni għal skjerament adattabbli.



Applikazzjonijiet:



Applikazzjonijiet FTTX, barra mill-bini u l-arbli.

• Is-soluzzjoni aħħarija "Plug and Play" għal konnessjoni ta 'servizz durabbli u affidabbli fis-segment tal-impjant \/ qatra ta' barra tan-netwerk

• Tekniku favur it-tekniku u jissimplifika ħafna l-installazzjoni u l-manutenzjoni billi jimminimizza t-tagħqid meħtieġ fuq in-naħa tad-distribuzzjoni tan-netwerk

• Soluzzjonijiet kosteffikaċi li jipprovdu għal spejjeż installati ġenerali aktar baxxi fin-netwerk FTTX

• Tiffaċilita l-issolvi l-problemi faċli għax il-manutenzjoni tista 'ssir fil-kaxxa MST tat-terminal multiport ottiku tal-fibra billi sempliċement tgħaqqad konnettur minflok ma tkisser splice jew tmur direttament mal-ġenb tad-dar



Informazzjoni Ġenerali għall-Installazzjoni:



Konfigurazzjoni tal-fibra u tal-port



Jiddependi fuq l-għażla ordnata, it-terminal multiport tal-fibra tal-fibra MST MST huwa mgħammar b'2, 4, 6, 8, jew 12-il port ottiku. In-numri tal-port huma ffurmati fuq l-ispazju magħluq MST. Il-fibri fil-kejbil tad-distribuzzjoni huma kkodifikati bil-kulur biex jaqblu mal-portijiet ottiċi korrispondenti tagħhom. It-tabella hawn taħt telenka n-numri tal-port u l-kuluri tal-fibri ottiċi assoċjati għal verżjonijiet differenti tal-MST.



Port	Kulur tal-fibra	Port	Kulur tal-fibra	Port	Kulur tal-fibra
1	Blu	5	Lavanja	9	Isfar
2	Oranġjo	6	Abjad	10	Vjola
3	Aħdar	7	Aħmar	11	Roża
4	Kannella	8	Iswed	12	Aqua



Pol \/ Aerial \/ Wall Mounting Fiber Optical Multiport Terminal:



FAQ:



1 Teknoloġija tal-Konnettur Mwebbsa vs Qasam tal-Qasam



Mudell ta 'spejjeż li jqabbel l-ispejjeż ta' installazzjoni ta 'arkitettura FTTX tradizzjonali mqassma ma' waħda li tinkorpora t-teknoloġija tal-konnettur mwebbes MST f'sottodiviżjoni tad-dar 192- hija ppreżentata hawn taħt. Bl-użu tal-mudell terminali multiport ottiku tal-fibra, l-ispejjeż tal-kejbil naqsu b'aktar minn 85%, primarjament minħabba li l-kejbil issa huwa inkluż fl-ispejjeż tat-terminal. L-ispiża tal-ġbid tal-kejbils tal-fibra naqset b'madwar 25%, u l-ispejjeż tat-tagħqid naqsu b'madwar 70%. Anke jekk l-approċċ MST ġarrab spejjeż addizzjonali għat-terminals tas-servizz, l-ispiża ġenerali kienet sinifikament aktar baxxa għan-naħa tad-distribuzzjoni tan-netwerk approprjanti 19% inqas għal kull dar li għaddiet.



Il-porzjon tal-kejbil tal-waqgħa tan-netwerk, bejn it-terminali tas-servizz u l-ONTS, joffri wkoll ħafna vantaġġi permezz tal-użu ta 'approċċ tal-konnettur tal-waqgħa mwebbsa. It-tekniċi jistgħu jużaw kejbil ta 'qatra pre-konnetorjat, li huwa pre-konnetturat fiż-żewġt itruf fil-fabbrika u maqtugħ għal tulijiet speċifiċi, biex jinstallah bejn it-terminal tas-servizz u d-dar. Dawn il-kejbils jistgħu jiġu installati minn kwalunkwe tekniku, possibbilment l-istess persuna li tgħaqqad l-elettronika f'kull dar. Dan inaqqas ħafna l-ispiża ta 'installazzjonijiet tal-kejbil tal-waqgħa f'termini ta' ħin u livell ta 'ħiliet meħtieġ. Tekniku sempliċement irid jitnaddaf l-uċuħ tal-konnettur f'kull tarf u jdaħħalhom.



L-ispiża ġenerali ta 'l-użu ta' kejbils ta 'waqgħa konnessizzati fil-fabbrika minflok installazzjonijiet ta' kejbil ta 'waqgħa bl-ingrossa mqassma kienet ta' l-anqas 25% inqas. Peress li l-fornituri tas-servizzi jistgħu jiksbu tfaddil ikkombinat ta 'kważi 25% fil-porzjon OSP kollu tal-impjant tal-fibra, il-każ tan-negozju għall-arkitettura li tinkorpora konnetturi mwebbsa MST huwa konvinċenti.



Barra minn hekk, iffrankar operattiv addizzjonali jista 'jinkiseb matul il-ħajja tan-netwerk. L-iffrankar tal-ispejjeż operattivi miksub minn li jkollna infrastruttura FTTX konnessizzata ssir evidenti f'termini ta 'turnut ta' servizz aktar mgħaġġel, faċilità ta 'manutenzjoni u soluzzjoni ta' problemi, il-ħtieġa għal inqas tekniċi u tagħmir Splice, u ġenerali inqas rombli tat-trakkijiet. B'mod ġenerali, l-approċċ tal-konnettur tal-waqgħa mwebbes jirriżulta fi spejjeż totali installati għan-netwerk FTTX.
